学生姓名：殷悦莹

班级：建环2019-01班

指导教师：孙亮亮

毕设题目：成都市天府酒店C区暖通空调设计

一、概况

1.选题意义

随着经济的不断发展，我国的酒店业发展迅速，世界上多个著名酒店管理公司纷纷落户中国。新建酒店的星级不断上升，意味着要向客人提供舒适度更高的环境。如何在保持酒店应有舒适度的前提下，最大限度地降低能耗，是酒店空调设计的-一个重点主题，也是一道难题。

酒店是大型公共建筑中能耗较高的建筑之一。我国在整个建筑物用电负荷中，空调系统的耗电量约占40%~60%，是国外耗能的1.3~1.9倍。综合性酒店功能复杂，有大堂、客房、办公室、会议室、餐厅、酒吧、茶座、健身房、棋牌室、保龄球等区域，且各个区域相互关联，空调要求不尽相同，设备使用率也参差不齐。因此，既要考虑满足综合酒店舒适度高、空气质量好的要求，同时也要考虑运行过程中的节能降耗，是综合性酒店中央空调系统的重点及难点问题。

酒店类建筑综合性高，我们在设计时可以充分熟悉书本知识，毕竟，纸上得来终觉浅，暖通专业并非一门纯理论的学科，而是一门需要实践的学科。作为一名暖通专业的学子，学生自觉只读书本知识是远远不够的。四年已过，理论已全，在临近毕业之际运用所学的专业知识并依据本专业的相关设计规范完成一次系统的建筑暖通空调设计十分重要。成都市天府酒店C区暖通空调设计，将是学生在大学时期的第一次重大工程实践，有助于学生正确理解书本知识，查漏补缺。同时，也帮助学生在短时间内从整体上把握本专业工程设计的共性，如设计的一般程序、方法、内容和深度等。

本次毕业设计将对当前的学习和日后的工作都具有重大的意义，不仅夯实专业基础，而且为后续的科研和工作也打下来坚实的基础。在老师的指导和学生的努力下，克服设计中的难题也将激励着学生不断进取奋斗，不断实现个人价值和社会价值。

2.任务分解

本工程暖通空调设计的目标建筑为成都天府酒店。该酒店集购物、休闲、会议以及综合住宿为一体，是一所较为典型的综合型酒店公共建筑。酒店地共设9层，其中地上建筑六层，地下3层，其中负一层及二层皆设夹层。酒店占地面积为4399.64㎡，地上六层（包括二层夹层）建筑总面积为27603.32㎡，地下三层（包括夹层）建筑总面积为30403.51㎡。学生在此次设计中负责3-6层即酒店客房部分暖通空调设计。

通过暖通空调设计，将完成该酒店的室内环境调节工作，为建筑营造一个舒适的室内环境，同时提升酒店的服务质量。通过节能性分析，将选出最有利的空调系统设计方案，在的同节省能耗的同时减少酒店日常运行费用。

该酒店C区的暖通空调设计工作可分解为以下内容：

第一步，了解该酒店的建筑设计概况。包括围护结构性能参数、室内外设计参数及建筑热工性能参数等。熟悉酒店的各区域的构成，方便后续的计算分析工作及设备方案的选择，此项任务是设计工作进行的必要前提。

第二步，进行气象参数及负荷分析。对于气象参数，要求分析全年室外日干球温度及含湿量变化的分析。负荷计算分析包括对室内空调冷负荷、室内空调湿负荷、新风负荷及室内热负荷等的计算。其中，为了掌握负荷计算的构成，需要选取部分区域进行负荷手算训练，清楚建筑冷热负荷的计算构成，结合天正暖通负荷计算增强负荷计算的能力，分析比较二者的差异也有助于加深对设计的理解。

第三步，进行冷热源系统的设计选取。通过对能源条件及技术性分析，选取最恰当的能源参与系统的运行。同时也要对选取的冷热源系统进行经济性分析，选取最经济的系统。

第四步，进行空调系统方案的设计。首先根据空调分区的原则划分不同的空调系统分区，在内外区选取不同的空气处理方案。分别有夏季、冬季空气处理方案，外区表冷段选型，表冷器工况校核，过滤器选型等。对于适合的建筑区域，选取风机盘管系统处理方案。分析选取合适的夏季、冬季空气处理方案以及风机盘管设计选型和校核。

第五步，进行空调风系统设计。包括气流组织设计、风管设计及风管水力计算。气流组织设计中对不同的空调系统进行相应的气流组织设计。根据确定的空调系统选取材料和尺寸都合适的风管，还有考虑合适的风管设置方式。查阅相关文献书籍，根据相应公式对风系统进行水力计算。

第六步，进行空调水系统设计。包括冷冻水系统设计、冷却水系统设计、冷凝水系统设计及其他设备选型。首先进行水系统分区，确定水系统的形式。然后选取管路的管制与程式，进行水力计算。最后，根据计算参数，选取合适的冷却水水泵和冷冻水水泵。其他设备的选取包括：分集水器、补水装置、膨胀水箱及水泵变频器等。

第七步，考虑建筑的保温、消声、隔振。优化暖通空调系统自动控制及酒店空调在过度季节时考虑到不同人群的不同需求时空调机组的运行调节问题以及一天高峰时段与非高峰时段机组的运行调节问题。

第八步，整理最终的暖通空调毕业设计说明书，准备毕业设计答辩。

二、已完成工作

项目一：查资料，熟悉图纸和查找外文文献，根据选题查找设计规范。

项目二：确定工程概况。

本工程暖通空调设计的目标建筑为成都天府酒店。该酒店集购物、休闲、会议以及综合住宿为一体，是一所较为典型的综合型酒店公共建筑。酒店地共设9层，其中地上建筑六层，地下3层，其中负一层及二层皆设夹层。酒店占地面积为4399.64㎡，地上六层（包括二层夹层）建筑总面积为27603.32㎡，地下三层（包括夹层）建筑总面积为30403.51㎡。在本次设计中选取该酒店建筑3-6层进行空调系统设计，酒店3-6层中的空调区域包括客房健身房以及酒店大堂部分。

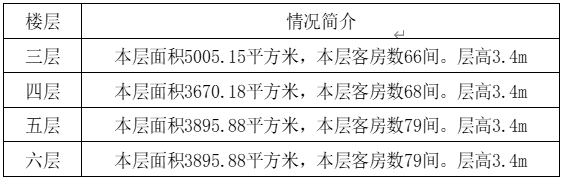

表1 酒店3-6层基本情况

45E9

项目三：完成负荷计算。

根据所确定的室内外设计参数、围护结构参数、设备功率、照明功率、人员密度以及新风量等参数，在经核算过手算与天正暖通负荷计算结果，确定近似相等后，经由天正暖通软件对3-6层进行负荷计算记过如下图表2所示。

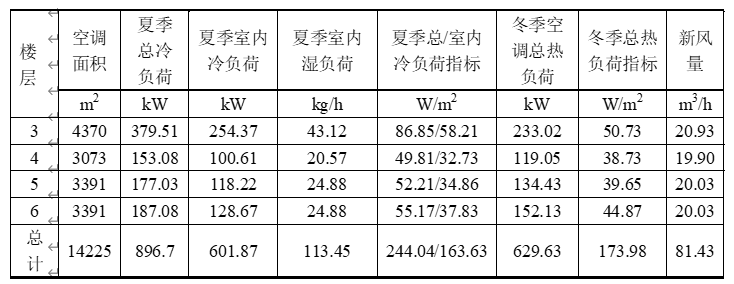

表2 酒店3-6负荷计算汇总表

该酒店共计客房279间，其中三层面积空调面积为4370㎡，客房数66间，层高3.4m，冷负荷为379.51kW。四层空调面积3073㎡，客房数67间，层高3.4m，冷负荷为153.08 kW。五层空调面积3391㎡，本层客房数67间层高3.4m，冷负荷为177.03kW。六层面积3391㎡，房数79间，层高3.4m，冷负荷为187.08kW。

项目四：确定冷热源方案。

跟据成都地区电力、燃气、水、太阳能以及浅层地热能等各种资源情况，结合酒店地理位置——临近府河，做出以下冷热源技术分析汇总表3。

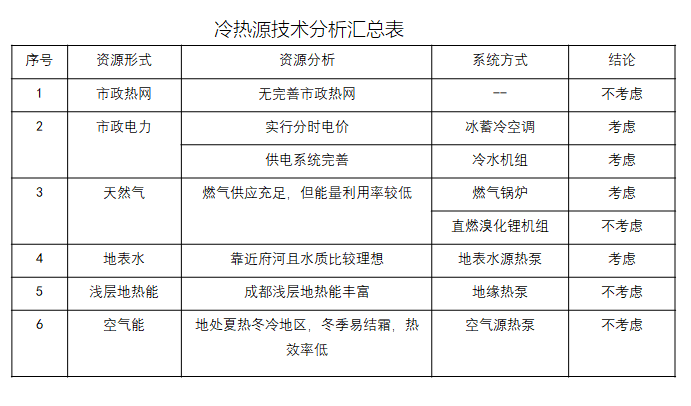

表3 冷热源技术分析汇总表

6072

根据冷热源经济分析最总选择方案为：地源热泵+冷却塔系统

项目五：完成空调系统方案的设计

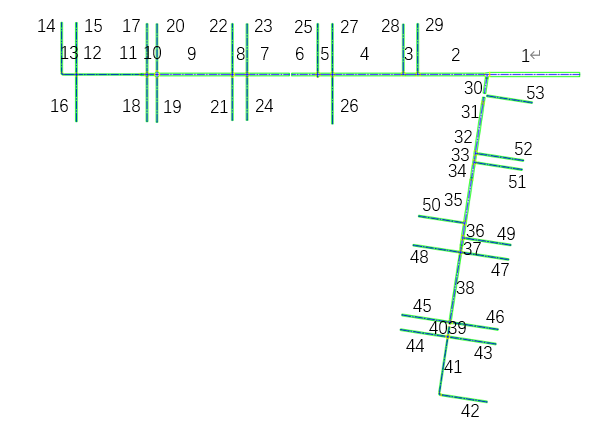

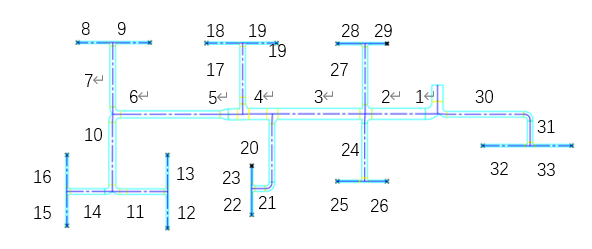

图1 三层分区图图2 四层分区图

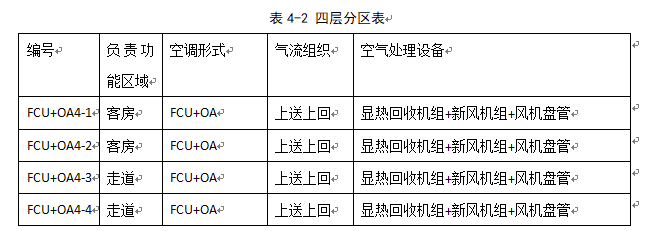

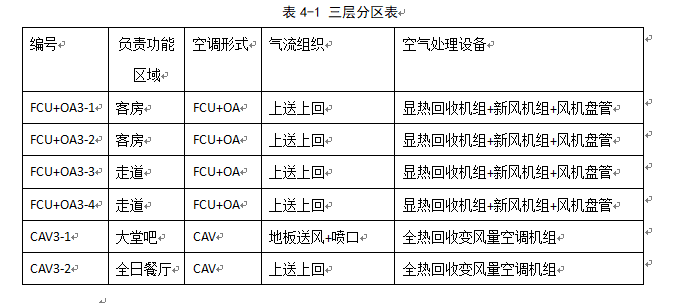

表4 三层分区表表5 四层分区表

客房是本建筑中一个重要的组成部分，客房基本位于建筑外区独立房间，面积较小，数量较多，需要根据个人冷热感觉进行多档独立调节，且需满足客人的在不同时间启用的自用需求。基于此，本设计为区域客房选择风机盘管+独立新风空调系统。根据各个客房的室内负荷，在房间内布置相应数量的风机盘管承担全部室内负荷;新风则分区域由风井或侧墙新风口集中引入，经吊顶式新风机组处理后，再由新风管道送至每个房间，与回风混合后送入室内

该建筑4-6层分区基本一致在此不做赘述。

项目六：完成风系统的设计。

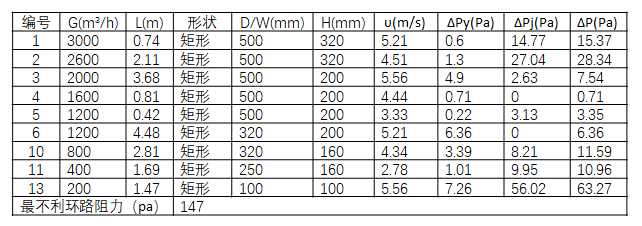

全空气系统以全日餐厅为例，完成了风口的布置和风管的绘制，用天正软件计算的方法算出了风管的阻力。
